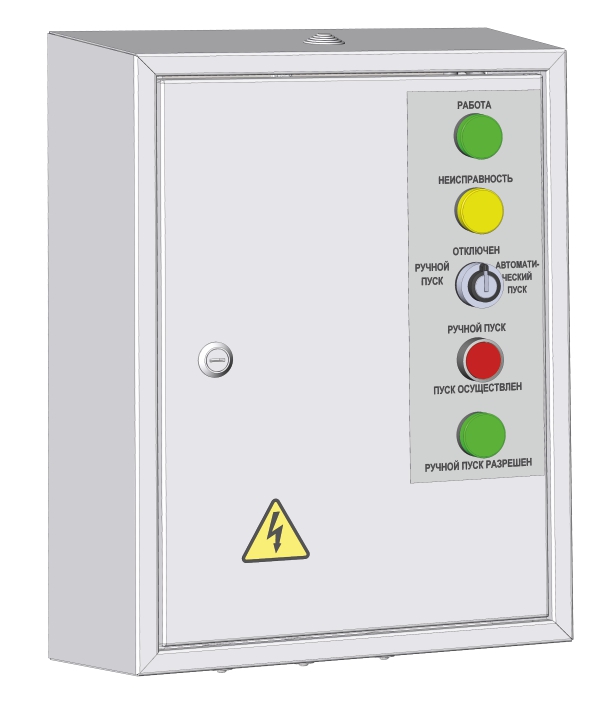

Шкаф управления (электродвигателем) адресный<br />ШУП-3 / ШУП-15,<br />ШУП-3 исп.2 / ШУП-15 исп.2

Шкаф управления (электродвигателем) адресный
ШУП-3 / ШУП-15,
ШУП-3 исп.2 / ШУП-15 исп.2

  • степень защиты оболочки Шкафа – IP31 по ГОСТ 14254-96;
  • шкаф предназначен для работы в трёхфазных сетях системы TN-S или TN-C-S с номинальным напряжением 380 В;
  • максимальная мощность управляемого электродвигателя не должна превышать:

    «ШУП 3» – 3 кВт,
    «ШУП 5,5» – 5,5 кВт,
    «ШУП 7,5» – 7,5 кВт,
    «ШУП 11» – 11 кВт,
    «ШУП 15» – 15 кВт;

  • сопротивление шлейфа датчиков контроля – 54 Ом (300 м при сечении провода 0,2 кв. мм);
  • контакты реле для открытия клапана, жалюзи и т. п. не более 200 В / 1 А;
  • время фиксации сообщений – 300 мсек;
  • задержка передачи сообщений (кроме «Нет связи») – 1 сек;
  • габариты – 400х300х155 мм;
  • масса – 7 кг.

Шкаф управления приводом (электродвигателем) адресный предназначен для управления асинхронным электродвигателем исполнительных устройств систем пожаротушения, дымо-удаления или другого технологического оборудования пожарной автоматики мощностью от 0,55 до 15кВт в трехфазных электрических сетях общего пользования с номинальным напряжением 380В.
Предназначен для работы в составе адресно-аналоговой системы ЮНИТРОНИК 496М.

Особенности:

  • непрерывно контролирует параметры трехфазного электропитания на вводе сети, а также передает на АПКП сигнал «Сообщение 1» в случаях, если:

    - величина входного напряжения любой из 3-х фаз менее 0,85 номинального значения,
    - нарушено чередование фаз сетевого напряжения, что приводит к изменению направления вращения управляемого электродвигателя,
    - в режимах «Отключен» или «Ручной пуск»;

  • осуществляет контроль исправности каждого провода, идущего к управляемому электродвигателю;
  • передает на АПКП сигнал «Сообщение 2» при подаче напряжения на управляемый электродвигатель;
  • управление включением электро- двигателя может осуществляться в автоматическом или ручном режиме.
  • контролирует и передает на АПКП информацию о крайних положениях вспомогательных исполнительных устройств;
  • позволяет включать вспомогательные исполнительные устройства (задвижки, жалюзи, клапаны и др.) с питанием 220В/1А;
Оплата:
  • 1) 100% предоплата.
  • 2) Для юридических лиц: безналичный перевод, по реквизитам указанным в выставленном счете.
  • 3) Для физических лиц: оплата наличными возможна при покупке продукции в офисе компании, путем оплаты ее в Сбербанке России.
Доставка:
  • 1) Для юридических лиц:
         - Самовывоз со склада компании. Для получения заказа представителю организации необходимо иметь: надлежащим образом оформленную доверенность на право получения материальных средств, или печать организации и доверенность на право подписи от лица руководителя организации.
         - Доставка продукции возможна транспортными компаниями: Деловые линии, ПЭК или любой удобной Вам. Вы можете самостоятельно заказать любую транспортную или курьерскую службу с забором груза со склада после согласования с Вашим менеджером.

  • 2) Для физических лиц:
         - Самовывоз со склада компании. Для получения заказа необходимо будет предъявить паспорт гражданина Российской Федерации.
         - Курьерская доставка по Москве.
         - Доставка транспортными компаниями, либо курьерскими службами.
Гарантия:

Охранно-пожарные сигнализации и другая продукция компании «ЮНИТЕСТ» получила все требуемые сертификаты. Базовые устройства и вспомогательное оборудование обладают значительным рабочим ресурсом. При выполнении правил эксплуатации такие системы пожарной сигнализации прослужат более 10 лет. Кабели способны сохранять свои параметры в течение 20 лет. Мы даем гарантию на все разновидности продукции:

  • 10 лет на охранно-пожарную сигнализацию «Минитроник»;
  • 5 лет на пожарные извещатели «Один дома-2»;
  • 2 года на адресно-аналоговую систему «Юнитроник» − «Минитроник А32»;
  • 2 года на шлейфовое управляющее устройство «УШУ-1».

Гарантийный срок эксплуатации и хранения продукции в упаковке от 2-х до 10-ти лет со дня изготовления.
Гарантийное обслуживание и ремонт производятся ООО Торговый Дом «ЮНИТЕСТ», Россия, 105523, г.Москва, ул. 15-я Парковая, д. 46Б.

Габаритные и установочные размеры Шкафа.

Схема подключения ШУП-3/ШУП-15
(«Датчики положения клапана» и «Соленоид привода клапана» отсутствуют в «исп. 2»).
