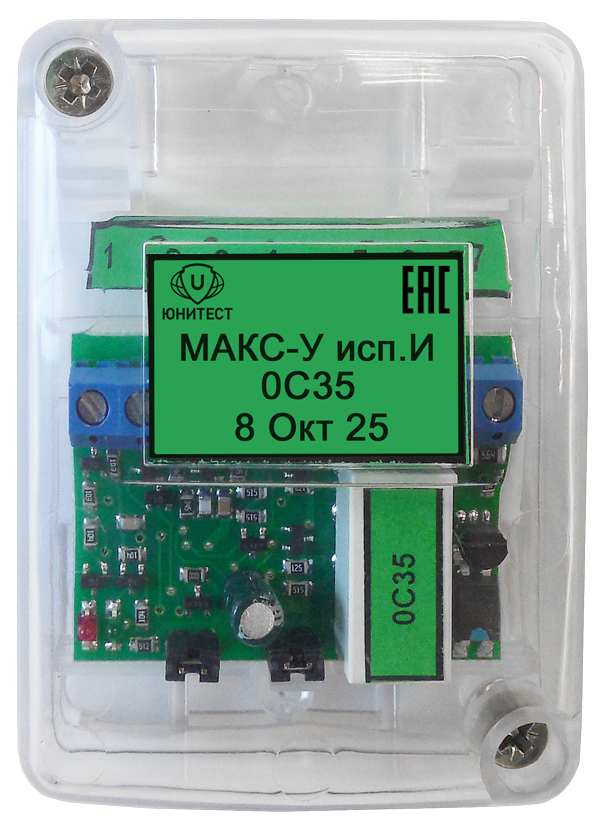

Модуль адресный управляющий МАКС-У исп.И

Модуль адресный управляющий МАКС-У исп.И предназначен для формирования адресных управляющих сигналов пуска и контроля состояния/положения устройств пожарной автоматики, оповещения, видеонаблюдения и проч. при работе в составе системы сигнализации «Юнитроник 496М».

1. Оповещение помещений БКТ.

Задача: При пожаре в помещении БКТ, включить оповещение только в помещениях БКТ.

При пожаре на жилых этажах, включить оповещение во всем пожарном отсеке, включая помещения БКТ. В случае, если один АПКП обслуживает помещения БКТ и одновременно жилые этажи, то целесообразно применение МАКС-У исп. ИЛИ, МАКС-УОП исп. ИЛИ (в зависимости от типа оповещения).

Для первого АУ установить:

• Первое условие срабатывания реле: Пожар в объекте.
• Второе условие срабатывания реле: По срабатыванию УПА № X.
     Где № X - номер группы УПА объектов БКТ.

Для второго АУ установить:

• Первое условие срабатывания реле: Пожар в объекте.
• Второе условие срабатывания реле: По срабатыванию УПА № X.
     Где № X - номер группы УПА объектов этажей.

2. Оповещение этажей в многоквартирном жилом доме.

Задача: При возникновении пожара в квартире включить оповещение только на этаже пожара.

При возникновении пожара в МОП включить оповещение во всей секции. Необходимо применять МАКС-У исп. ИЛИ, МАКС-УОП исп. ИЛИ (в зависимости от типа оповещения).

Для первого АУ установить:

• Первое условие срабатывания реле: Пожар в объекте квартиры.
• Второе условие срабатывания реле: не используется.

Для второго АУ установить:

• Первое условие срабатывания реле: Пожар в объекте этаж.
• Второе условие срабатывания реле: По срабатыванию УПА № X.
     Где № X - номер группы УПА объектов этажей.

3. Запуск насоса пожарного водопровода по событиям открытие крана ПК и Пожар на этаже. Пожарный водопровод по «И» пожар на этаже и открытие ПК.

Необходимо применять МАКС-У исп. И.

Для первого АУ установить:

• Первое условие срабатывания реле: Пожар в объекте ПК.
• Второе условие срабатывания реле: Не используется.

Для второго АУ установить:

• Первое условие срабатывания реле: Пожар в объекте этаж
• Второе условие срабатывания реле: По срабатыванию УПА № X
     Где № X - номер группы УПА объектов этажей.

1. Занимает 2 адреса.
2. Степень защиты оболочки по ГОСТ 14254-96 - IP41
3. Количество релейных выходов - 1
4. Информативность модуля - 8 ("Норма», "Сообщение 1", "Сообщение 2", "Неисправность реле", "Неисправность управления (Нет питания нагрузки/Обрыв цепи управления)", "Обрыв ШС", "КЗ ШС", "Нет связи".
5. Задержка передачи сообщений (кроме «Нет связи»), не более 1 сек.
6. Контакты реле выдерживают:
     -напряжение переменного тока, не более 250В,
     -ток в активной нагрузке, при напряжении ≈220В, не более 1А,
     -ток в активной нагрузке, при напряжении =24В, не более 5А.
7. Ток контроля цепи управления:
     -при напряжении 24В, не более 0,5 мА,
     -при напряжении ≈220В, не более 1мА.
8. Работоспособность в температурном диапазоне от -20°С до +70°С и относительной влажности 93% при температуре 40 °С.
9. Габаритные размеры, не более 75х55х33 мм.
10. Масса, не более......... 0,1кг.
11. Средняя наработка на отказ, не менее 60000 часов.
12. Модуль является ремонтопригодным восстанавливаемым изделием. Среднее время восстановления 1 час. Срок службы не менее 10 лет.
Модуль подключают к двухпроводной адресной линии, по которой осуществляется его питание и обмен данными с АПКП. При программировании модулю присваивается два адреса, по которым производится управление общим реле по логике «И».

• 1) 100% предоплата.
• 2) Для юридических лиц: безналичный перевод, по реквизитам указанным в выставленном счете.
• 3) Для физических лиц: оплата наличными возможна при покупке продукции в офисе компании, путем оплаты ее в Сбербанке России.

• 1) Для юридических лиц:
       - Самовывоз со склада компании. Для получения заказа представителю организации необходимо иметь: надлежащим образом оформленную доверенность на право получения материальных средств, или печать организации и доверенность на право подписи от лица руководителя организации.
       - Доставка продукции возможна транспортными компаниями: Деловые линии, ПЭК или любой удобной Вам. Вы можете самостоятельно заказать любую транспортную или курьерскую службу с забором груза со склада после согласования с Вашим менеджером.


• 2) Для физических лиц:
       - Самовывоз со склада компании. Для получения заказа необходимо будет предъявить паспорт гражданина Российской Федерации.
       - Курьерская доставка по Москве.
       - Доставка транспортными компаниями, либо курьерскими службами.

Охранно-пожарные сигнализации и другая продукция компании «ЮНИТЕСТ» получила все требуемые сертификаты. Базовые устройства и вспомогательное оборудование обладают значительным рабочим ресурсом. При выполнении правил эксплуатации такие системы пожарной сигнализации прослужат более 10 лет. Кабели способны сохранять свои параметры в течение 20 лет. Мы даем гарантию на все разновидности продукции:

• 10 лет на охранно-пожарную сигнализацию «Минитроник»;
• 5 лет на пожарные извещатели «Один дома-2»;
• 2 года на адресно-аналоговую систему «Юнитроник» − «Минитроник А32»;
• 2 года на шлейфовое управляющее устройство «УШУ-1».

Гарантийный срок эксплуатации и хранения продукции в упаковке от 2-х до 10-ти лет со дня изготовления.
Гарантийное обслуживание и ремонт производятся ООО Торговый Дом «ЮНИТЕСТ», Россия, 105523, г.Москва, ул. 15-я Парковая, д. 46Б.

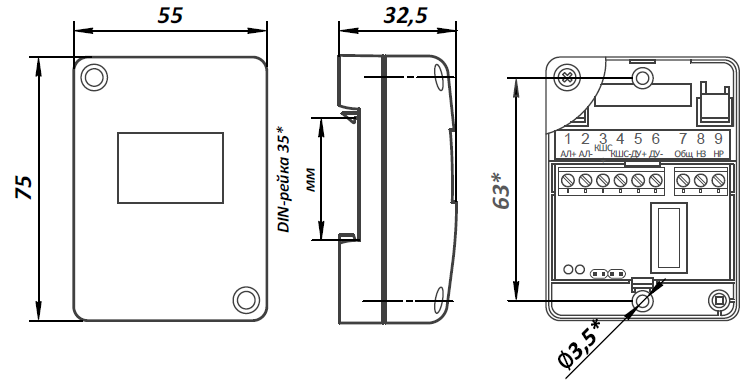

Габаритные и установочные размеры МАКС-У исп. И.

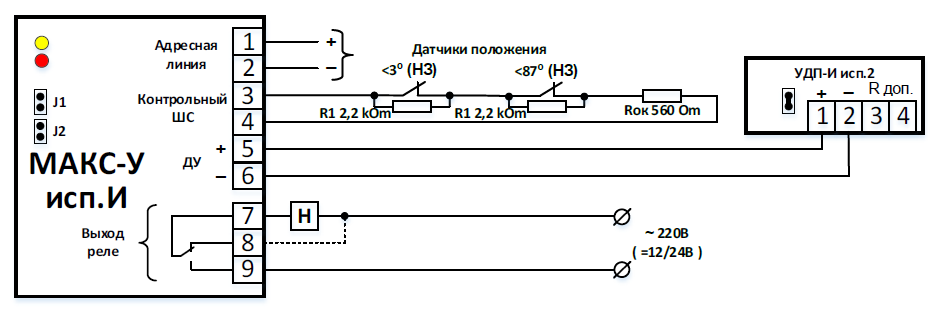

Схема подключения нормально-выключенной нагрузки.

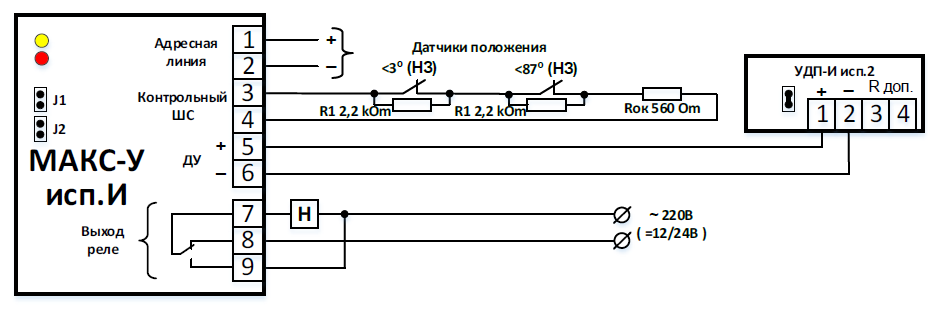

Схема подключения нормально-включенной нагрузки или привода типа BLF с кон-тролем наличия напряжения питания нагрузки.

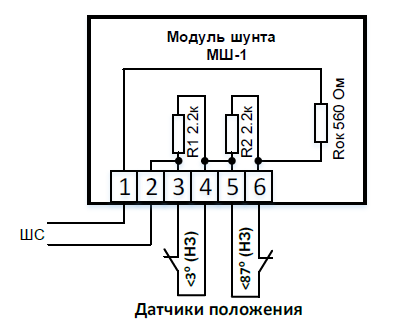

Для подключения датчиков положения привода, рекомендуется использовать модуль шунта МШ-1.

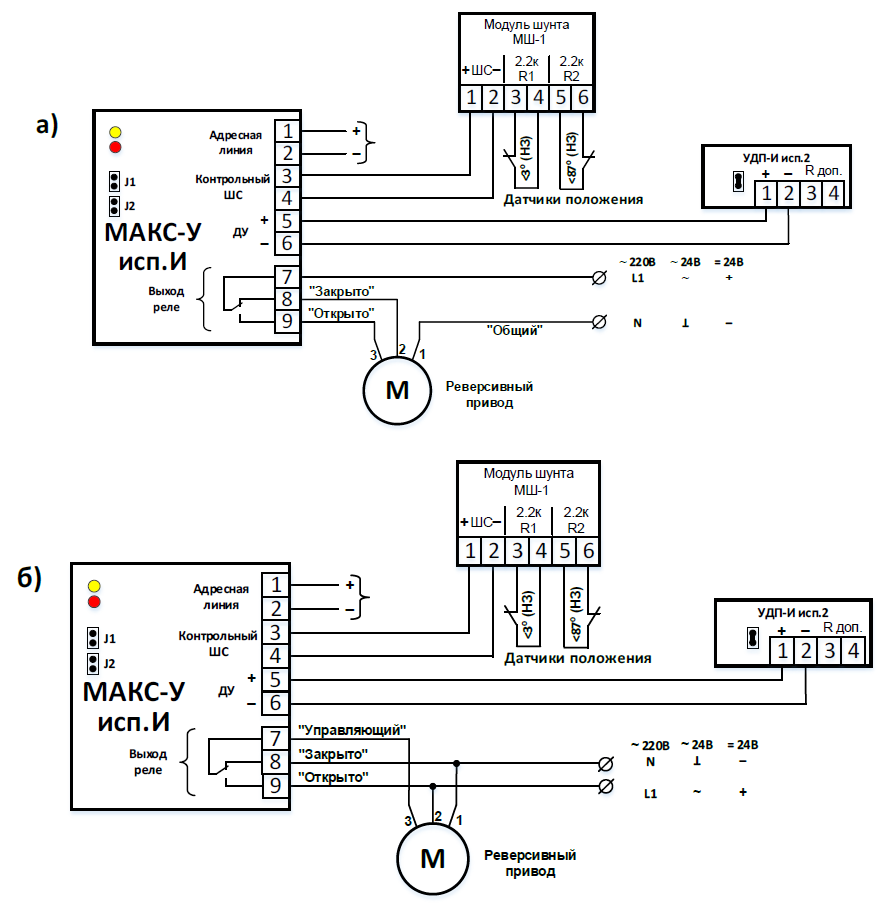

Схема подключения реверсивного привода: а) типа "Belimo" BE оригинального произ-водства; б) приводов других производителей.

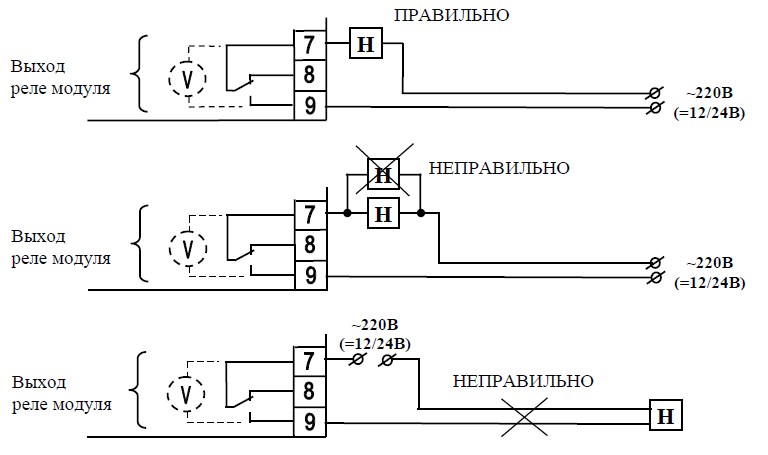

Модуль обеспечивает контроль исправности цепи только одной подключенной нагрузки – обрыв цепи второй нагрузки обнаружен не будет.
При этом для эффективного контроля исправности нагрузки и цепи управления рекомендуется устанавливать модуль вблизи нагрузки. При работе с удаленной нагрузкой, короткое замыкание в проводах, питающих нагрузку, обнаружено не будет.
