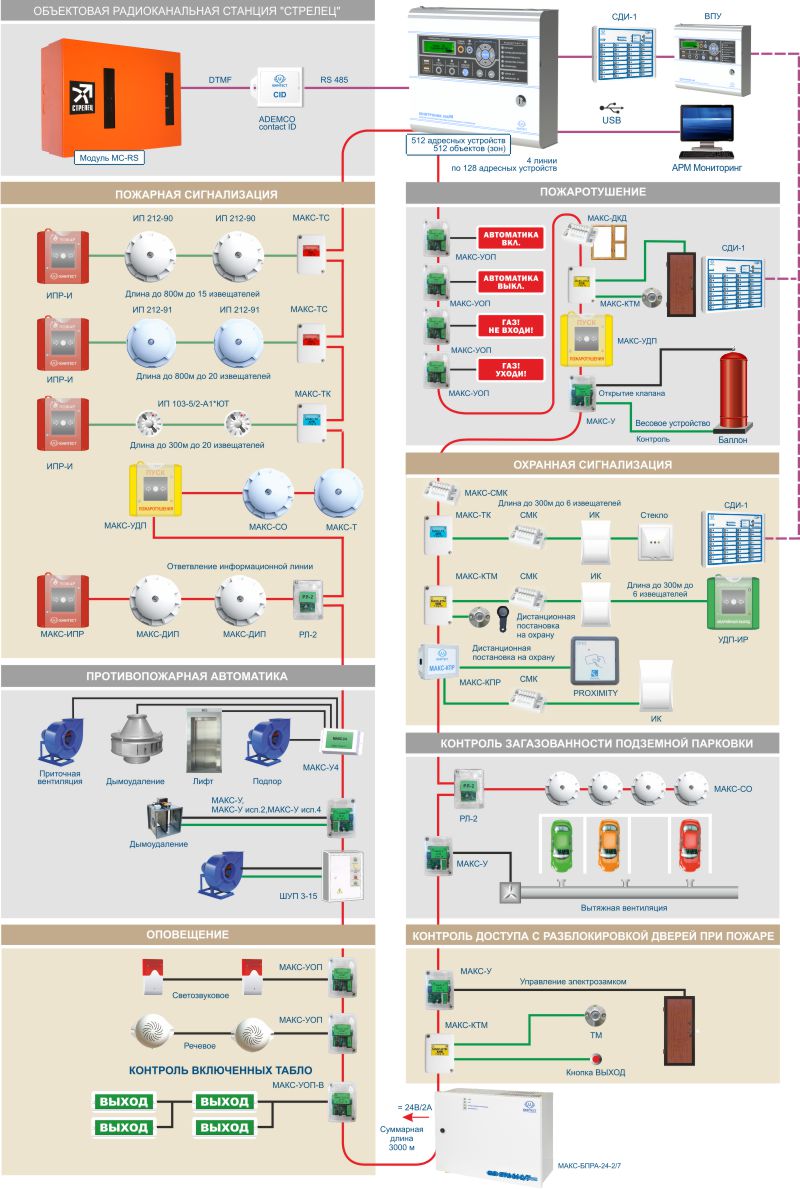

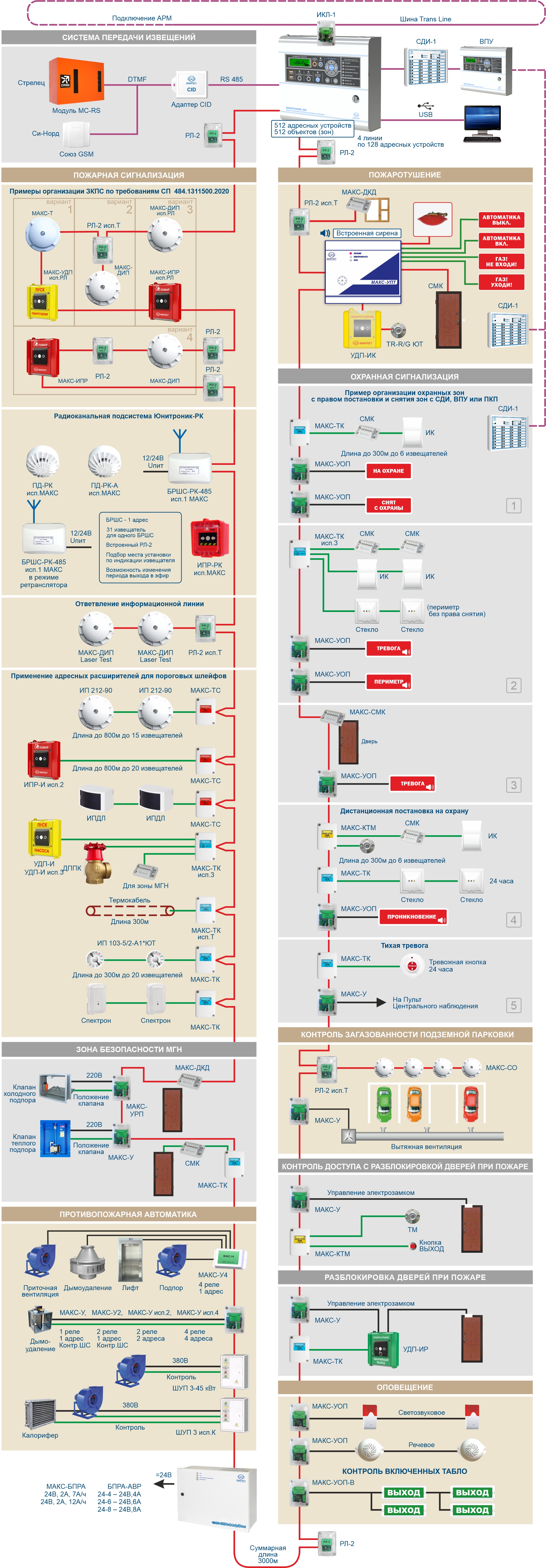

Адресно-аналоговая система охранно-пожарной сигнализации и управления «Юнитроник 496М»

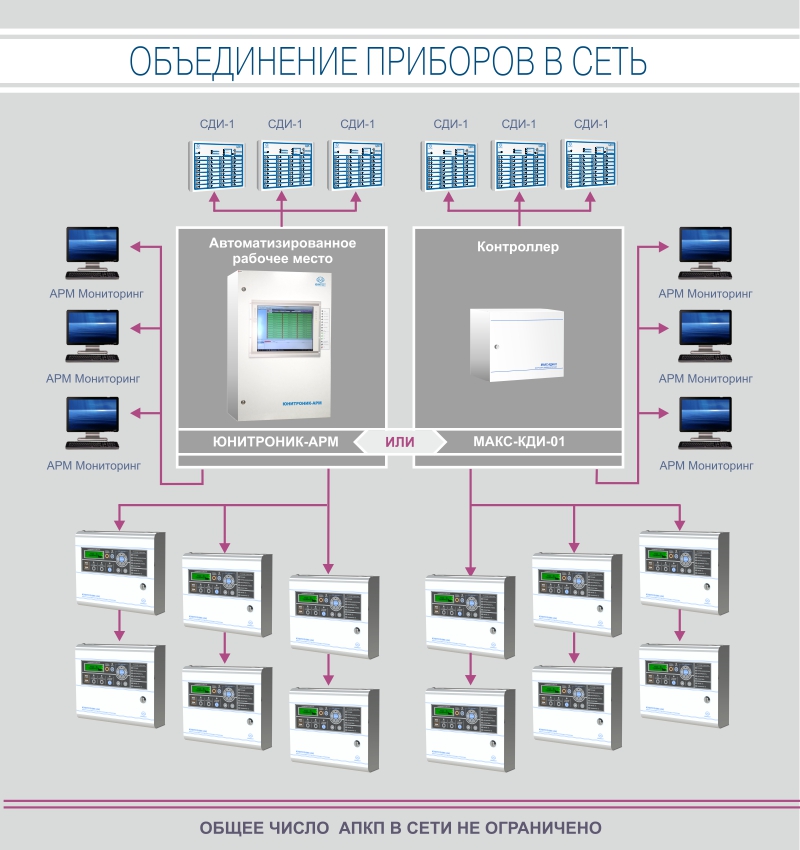

Шина Trans Line обеспечивает связь между приемно-контрольными приборами «Юнитроник 496М» для решения задач управления общими устройствами системы противопожарной защиты в соответствии с требованиями СП484.1311500.2020

Автоматизированное рабочее место ЮНИТРОНИК-АРМ предназначено для централизованного мониторинга и управления общей противопожарной автоматикой сети на основе АПКП "Юнитроник-496М". Представляет собой приемно-контрольный прибор с 19" TFT монитором с сенсорным вводом, защищенный от воздействия электростатических разрядов. В стандартной комплектации имеет 4 порта RS-485, к каждому из которых может быть подключена кольцевая линия связи, содержащая до 8 АПКП. По индивидуальному заказу число портов может быть неограниченно увеличено. АРМ обеспечивает передачу команд между кольцами, а также может самостоятельно управлять всеми АПКП системы.

Контроллер представляет собой промышленный компьютер на базе процессора Intel "Core" с установленной операционной системой Windows 10 и ПО "АРМ Мониторинг". Предназначен для создания единой сети, состоящей из двух и более АПКП "Юнитроник-496М", для управления общей противопожарной автоматикой.

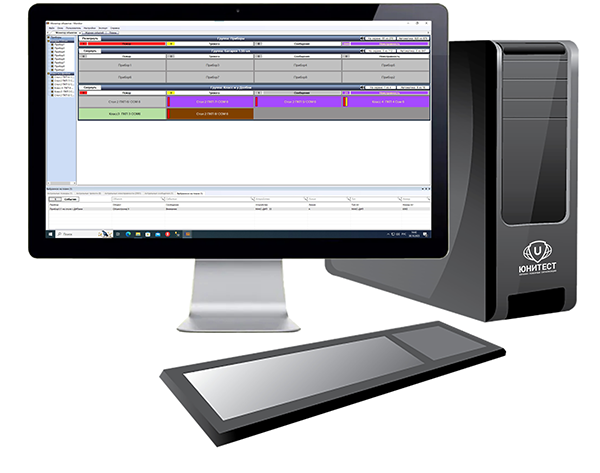

Программный продукт, предназначенный для централизованного мониторинга системы противопожарной автоматики на компьютере, к которому подключены приемно-контрольные приборы "Юнитроник-496М" непосредственно или по локальной сети. Обеспечивает прием, отображение и хранение полной информации о защищаемом объекте. Обеспечивает визуализацию состояния защищаемых зон. Текстовое отображение списков актуальных (действующих в текущий момент) событий. Ведение журнала событий на защищаемом объекте. Выгрузка журнала и актуальных событий в электронную таблицу Exel. Звуковая сигнализация о наступлении события. Настройка уровней доступа персонала. Позволяет организовать сеть местных постов охраны, объединённых с центральным АРМ через локальную сеть.
ПО "NoFire" включает интерактивный интерфейс работы с планами объекта. Редактор для создания планов. Автоматический переход к нужному плану при возникновении события-триггера. Управление состоянием охраняемых зон, включение/отключение автоматического режима направлений пожаротушения, взятие/снятие зон охранной сигнализации. Навигация между вложенными планами различных уровней, мнемосхемы инженерных систем.  Полный доступ к визуальной и текстовой информации о состоянии защищаемого объекта, зоны, устройства. Gif-анимация работы инженерных систем.
Встроенный графический редактор позволяет произвести самостоятельную настройку планов объекта. Возможность создания вложенных планов различных уровней детализации. Без установки аппаратного USB-ключа приложение работает в демо-режиме 1 час в сутки.
Поставляется в виде аппаратного USB-ключа.

Минимальные технические требованиями к ПК с установленным ПО NoFire:

• Процессор с 6 ядрами и частотой не менее 2 ГГЦ
• Объем ОЗУ не менее 8ГБ
• Жесткий диск SSD не менее 256 ГБ
• Операционная система Windows 10/11
• При использования приложения No Fire (планы) рекомендуется выделять на видео ядро не менее 4 ГБ  ОЗУ, либо производить установку дискретной видеокарты с объемом видеопамяти не менее 4 ГБ.

10 штук -
21 230,00

20 штук -
37 350,00

30 штук -
53 500,00

50 штук -
85 180,00

100 и более шт.
цена по договоренности

Скачать

Файл .zip
(285 Мб)

Инструкция по эксплуатации системы мониторинга NoFire (.pdf)

Программа для создания конфигурации объекта с помощью компьютера.
ПО Конфигуратор распространяется бесплатно.

Бесплатно

Скачать

Файл .zip
(1,7 Мб)

Прибор адресно-аналоговый приемно-контрольный охранно-пожарный, управления и пожаротушения, контроль доступа, управление загазованностью гаражей. 512 адресов, 4 адресные линии по 3 км (луч, кольцо), кабель сечением от 0,2кв.мм (диаметр 0,5мм). Порт USB (конфигурация системы, журнал событий), выход RS-485 для дополнительных пультов управления и радиоканального мониторинга.

Прибор адресно-аналоговый приемно-контрольный пожарный, охранный, охранно-пожарный, управления и пожаротушения предназначен для работы при питании по 1 категории, не требует установки АКБ и оснащен двумя встроенными источниками питания 24В, 2А каждый. Выходной ток, не более 4А.

Прибор адресно-аналоговый приемно-контрольный пожарный, охранный, охранно-пожарный, управления и пожаротушения предназначен для работы при питании по 1 категории, не требует установки АКБ и оснащен двумя встроенными источниками питания 24В, 3А каждый. Выходной ток, не более 6А.

Прибор адресно-аналоговый приемно-контрольный пожарный, охранный, охранно-пожарный, управления и пожаротушения предназначен для работы при питании по 1 категории, не требует установки АКБ и оснащен двумя встроенными источниками питания 24В, 4А каждый. Выходной ток, не более 8А.

Изолятор кольцевой линии RS-485, связывающей несколько (до восьми) приемно-контрольных приборов "Юнитроник 496М" в единую сеть. Изолятор обеспечивает работоспособность интерфейсной линии при единичной неисправности (КЗ, обрыв) и работу системы "Юнитроник" в соответствии с новым Сводом Правил СП 484.1311500.2020.

Для удлинения линии RS-485 путем восстановления и усиления сигнала. Автоматическое определение скорости и направления передачи, гальваническая развязка линий связи.

Предназначен для удаленного подключения через сеть ETHERNET АПКП "Юнитроник-496М" к выносному пульту управления Юнитроник-ВПУ, к рабочей станции на базе ПК, а также для подключения стороннего оборудования, требующего трансляции порта RS-485 через сеть ETHERNET.

Устройство позволяет передавать события от систем Юнитроник 496М или Минитроник А32М на ПЦН через ПАК Стрелец-Мониторинг. Актуально для объектов бюджетной сферы, детские сады, школы и т.п.

Выносной пульт управления для работы с адресно-аналоговым ППКОПУ "Юнитроник 496М". Все функции контроля и управления системой.

Пульт светодиодной индикации в пластиковом корпусе. Контроль и управление состоянием 32-х пожарных, охранных или инженерных разделов, 32-х направлений пожаротушения.

Пульт светодиодной индикации в металлическом корпусе. Контроль и управление состоянием 32-х пожарных, охранных или инженерных разделов, 32-х направлений пожаротушения.

Извещатель адресно-аналоговый дымовой с системой самотестирования для системы ЮНИТРОНИК 496М. Контроль дымового канала, контроль и компенсация запыленности, изменение чувствительности (режим День/Ночь), режим "Предупреждение".

Извещатель адресно-аналоговый дымовой с системой самотестирования, со встроенным размыкателем линии.

Извещатель адресно-аналоговый дымовой системой самотестирования для системы ЮНИТРОНИК 496М. Контроль дымового канала, контроль и компенсация запыленности, изменение чувствительности (режим День/Ночь), режим "Предупреждение. Режимы "Тест", "Пожар" с помощью лазерной указки.

Извещатель пожарный тепловой максимально - дифференциальный адресно-аналоговый. Диапазон t от - 40 до + 85°С. Температура срабатывания программируется (классы A0, A1, A2, A3, B).

Адресно-аналоговый пожарный извещатель угарного газа (СО). Нечувствителен к пыли, не склонен к ложным срабатываниям. Режимы "День/Ночь", "Предупреждение". Питание от адресной линии. Возможно применение в системе контроля загазованности автопарковок для управления вентиляцией.

Чувствительный элемент для газовых пожарных извещателей МАКС-СО (ИП 435-7 МАКС). Рекомендуется замена через 5 лет эксплуатации извещателя.

Извещатель адресный охранно-пожарный ручной, корпус красного цвета. Сверхтонкий изящный дизайн. Простой возврат кнопки: стержень диаметром 3мм. Индикация режимов работы.

Извещатель адресный охранно-пожарный ручной, со встроенным размыкателем линии.

Адресное устройство дистанционного пуска для управления устройствами пожарной автоматики, пожаротушения, дымоудаления, огнезащиты и т.п., при работе в составе системы сигнализации "Юнитроник-496М". Желтый корпус. Сверхтонкий изящный дизайн. Простой возврат кнопки: стержень диаметром 3мм. Индикация режимов работы.

Адресное устройство дистанционного пуска для управления устройствами пожарной автоматики, пожаротушения, дымоудаления, огнезащиты и т.п., со встроенным размыкателем линии.

Адресная метка пожарная. Контролирует двухпороговый ШС с токопотребляющими и НР извещателями, с током нагрузки до 2мА, длиной до 800м, обеспечивает сброс тревоги извещателей. Контроль ШС на обрыв и замыкание. Самодиагностика, алгоритмы работы А, В (режим переопроса дымовых извещателей) или С по СП484.1311500.2020. Питание 24В, проверка наличия питания. Оптическая развязка адресной линии.

Адресная метка пожарная, охранная, контрольная. Контролирует двухпороговый ШС с извещателями с НЗ контактным выходом. До 20 пожарных или контрольных извещателей, до 6 - охранных. Длина шлейфа до 300м. Обеспечивает индикацию на сработавшем НЗ-извещателе с помощью внешнего светодиода. Контроль ШС на обрыв и замыкание. Не требует питания.

Адресная метка пожарная. Контролирует термокабель ProReact Digital и аналогичные длиной до 300м. Контроль обрыва/замыкания линии связи с термокабелем. Не требует питания.

Адресная метка с тремя независимыми двухпороговыми шлейфами сигнализации (ШС) с НЗ контактным выходом предназначена для адресации извещений о пожаре, тревоге и неисправностях от неадресных пожарных извещателей с НЗ контактным выходом или извещений от датчиков контроля инженерных систем. До 20 пожарных или контрольных извещателей, до 6 охранных в каждом ШС. Длина шлейфа до 300м. Контроль ШС на обрыв и замыкание. Не требует питания.

Модуль адресный управляющий реле и инженерный шлейф сигнализации. Занимает один адрес. Управление одним устройством: переключающие контакты реле 220В/0,5А (кратковременно 1А) или 24В/5А. Двухпороговый шлейф контроля датчиков состояния устройства (закрыто, открывается/закрывается, открыто). Контроль ШС, цепи управления, включая внутреннюю цепь управляемого устройства, контроль питания исполнительного устройства 12-220В. Питание модуля от адресной линии.

Модуль адресный управляющий содержит два реле (два адреса) и предназначен для формирования управляющих сигналов пуска пожарной автоматики, оповещения, пожаротушения, видеонаблюдения. Контроль пусковых цепей, включая внутреннюю цепь управляемого устройства. Переключающие контакты реле 220 В/1А или 24В/5А. Модуль контролирует наличие напряжения питания управляемых устройств 12-220В. Питание модуля от адресной линии.

Модуль адресный управляющий содержит четыре реле (четыре адреса) и предназначен для формирования четырех адресных управляющих сигналов пуска устройств пожарной автоматики, оповещения, пожаротушения, видеонаблюдения. Контроль пусковых цепей, включая внутреннюю цепь управляемого устройства. Переключающие контакты реле 220 В/1А или 24В/5А. Модуль контролирует наличие напряжения питания управляемых устройств 12-220В. Питание модуля от адресной линии.

Модуль адресный управляющий содержит четыре реле (с одним общим адресом, включаются по одной команде) и предназначен для формирования четырех управляющих сигналов пуска устройств пожарной автоматики, оповещения, видеонаблюдения и проч. Контроль пусковых цепей, включая внутреннюю цепь управляемого устройства. Переключающие контакты реле 220В/1А или 24В/5А. Время задержки последовательного срабатывания реле 0-90 сек. Контролирует наличие напряжения питания управляемых устройств 12-220В. Питание модуля от адресной линии.

Модуль адресный управляющий реле. Выход напряжения (=12/24В, 3А) для управления шлейфом с несколькими устройствами оповещения, пожаротушения. Контроль шлейфа управления на обрыв и КЗ при обратной полярности. Требует питания =12/24В. Обеспечивает гальваническую развязку адресной линии.

Модуль адресный  для формирования  управляющих сигналов пуска и контроля состояния/положения приводов автоматики незадымляемости при работе в составе системы сигнализации «Юнитроник-496М». Допускается управление приводами любых типов, реверсивных типа BLE, с возвратной пружиной типа BLF, электромагнитных и других. Питание модуля от адресной линии.

Коммутационное устройство, применяется совместно с МАКС-УРП. Используется для удобства подключения датчиков положения привода и коммутации необходимых добавочных сопротивлений. Имеет отдельные винтовые клеммы для подключения контрольного шлейфа и датчиков положения привода. Внутри модуля установлены необходимые добавочные и оконечное сопротивление.

Модуль адресный управляющий табло «ВЫХОД». Управление разветвленным шлейфом с несколькими включенными в дежурном режиме табло (=12/24В, 0,4А). Режим мигания при пожаре. Контроль шлейфа на обрыв и КЗ, контроль подключения заданного количества табло. Функция управления табло "АВТОМАТИКА ВЫКЛЮЧЕНА" в системе пожаротушения, контроль табло во включенном и выключенном состоянии. Требует питания =12/24В. Обеспечивает гальваническую развязку адресной линии.

Контроллер дистанционной постановки на охрану. Контроль считывателя Touch Memory, память до 40 ключей. Контроль ШС с извещателями с НЗ контактным выходом (до 6 охранных или до 20 инженерных извещателей). Длина ШС до 300м, контроль на обрыв и КЗ, обычный или 24-часовой режим охраны. Питание от адресной линии.

Считыватель Touch Memory накладной, металлический, с двухцветным индикатором. Для работы с АПКП «Юнитроник 496М», «Минитроник А32М», ВПУ-1, СДИ-1, контроллерами МАКС-КТМ, А16-КТМ.

Извещатель охранный адресный магнитоконтактный. Контролирует закрытое положение двери, люка, створки клапана и т.п.

Извещатель пожарный адресный магнитоконтактный, предназначен для управления холодным подпором воздуха при открытии двери в зону безопасности МГН.

Изолирует короткозамкнутые участки кольцевой адресной линии. Для устранения влияния электромагнитных помех размыкает оба провода адресной линии. Не является адресным устройством. Питание от адресной линии. Обеспечивает оптическую индикацию режима "Изоляция".

Трехвходовый изолятор короткого замыкания для подключения ответвлений адресной линии. Не является адресным устройством. Питание от адресной линии. Обеспечивает оптическую индикацию режима "Изоляция".

Адресный резервируемый источник питания =24В, 2А. Две АКБ 7 А*ч. Контроль основного питания 220В, наличия и разряда АКБ. Оптическая развязка адресной линии.

Адресный резервируемый источник питания =24В, 2А. Две АКБ 12 А*ч. Контроль основного питания 220В, наличия и разряда АКБ. Оптическая развязка адресной линии.

Адресный резервируемый источник питания =24В, 5А. Пять АКБ 12 А*ч. Контроль основного питания 220В, наличия и разряда АКБ. Оптическая развязка адресной линии.

Предназначен для обеспечения группового электрического питания по 1-ой категории надежности электроснабжения технических средств охранно-пожарной сигнализации. Ток в активной нагрузке – 4 А.

Предназначен для обеспечения группового электрического питания по 1-ой категории надежности электроснабжения технических средств охранно-пожарной сигнализации. Ток в активной нагрузке – 6 А.

Предназначен для обеспечения группового электрического питания по 1-ой категории надежности электроснабжения технических средств охранно-пожарной сигнализации. Ток в активной нагрузке – 8 А.

Шкаф управления приводом адресный для управления асинхронным электродвигателем в системах пожаротушения, дымоудаления мощностью до 3 кВт в трехфазных электрических сетях с напряжением 380В. Контроль входного напряжения, чередования фаз, всех линий связи. Режимы: автоматический, ручной пуск, отключен.

То же, мощность до 5,5 кВт

То же, мощность до 7,5 кВт

То же, мощность до 11 кВт

То же, мощность до 15 кВт

То же, мощность до 30 кВт

То же, мощность до 45 кВт

Шкаф адресный пожарный управления электродвигателем вентилятора подпора воздуха и калорифером. Cимволы ХХ означают максимальную мощность электродвигателя в кВт. Управляет электродвигателем мощностью до 15 кВт в зависимости от исполнения и калорифером мощностью до 41кВт. Контроль входного напряжения, чередования фаз, линий связи. Режимы: автоматический, ручной пуск, отключен.

То же, управление двухступенчатым калорифером суммарной мощностью до 82кВт, мощность каждой ступени 41кВт.

Извещатель пожарный дымовой радиоканальный с двунаправленным каналом связи. Контролирует запыленность дымовой камеры, потерю чувствительности, разряд основной и резервной батареи. Срок службы от батареи питания – не менее 5 лет.

Извещатель пожарный ручной радиоканальный c двунаправленным каналом связи. Контролирует разряд основной и резервной батареи. Срок службы от батареи питания – до 10 лет.

Блок расширения шлейфов сигнализации радиоканальный. Контролирует состояние работы беспроводных адресных устройств по двухстороннему каналу связи и транслирует принятую информацию в АПКП «Юнитроник 496М» по адресной шине. Подключение до 31 извещателя.

Системный сетевой контроллер SC-32U496M Net для работы в составе системы «Юнитроник 496М» под управлением программного обеспечения «SOARco–4.1» и интерфейсного  модуля «SOARco Монитор».

Контроллер доступа DC-32KU496M предназначен для регистрации событий и контроля входа и выхода (входы в здания и этажи, шлагбаумы, шлюзы, турникеты и т.д.) при работе в составе Системы управления доступом.

Интерфейсный модуль интеграции СКУД «Монитор SOARco» и «Юнитроник496М» в составе: объединенные функции АРМ СКУД «Монитор SOARco» и ППКОПУ «Юнитроник496М». До 2-х приборов ППКОПУ «Юнитроник496М» и 4 СКУД.

Интерфейсный модуль интеграции СКУД «Монитор SOARco» и «Юнитроник496М» в составе: объединенные функции АРМ СКУД «Монитор SOARco» и ППКОПУ «Юнитроник496М». От 3-х до 6-и приборов ППКОПУ «Юнитроник496М» и 30 СКУД.

Интерфейсный модуль интеграции СКУД «Монитор SOARco» и «Юнитроник496М» в составе: объединенные функции АРМ СКУД «Монитор SOARco» и ППКОПУ «Юнитроник496М». От 7-ти до 32-х приборов ППКОПУ «Юнитроник496М» и 125 СКУД.

Интерфейсный модуль интеграции СКУД «Монитор SOARco» и «Юнитроник496М» в составе: объединенные функции АРМ СКУД «Монитор SOARco» и ППКОПУ «Юнитроник496М». На каждый дополнительный прибор ППКОПУ «Юнитроник496М», после 32-х штук.
