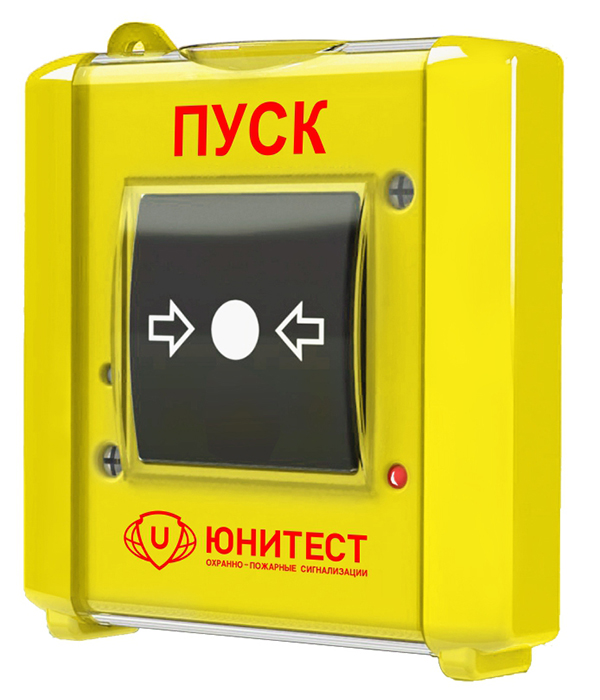

Устройство дистанционного пуска пожаротушения УДП-И

• Информативность УДП-И ("Норма", "Пуск") – 2;
• Ток потребления в дежурном режиме УДП-И, включенного по схеме рис. 2А (с индикацией дежурного режима) не более 40 мкА;
• Ток в режиме "Пожар" через УДП-И, включенный по схеме рис.2А, 2Б должен быть ограничен значением 22 мА;
• Габаритные размеры УДП-И - 108х100х27 мм.


Устройство УДП-И предназначено для дистанционного управления средствами пожарной автоматики, дымоудаления, пожаротушения, огнезащиты и т. д. Модель совместима с любыми приемно-контрольными модулями, поддерживает НЗ-режим и НР-режим работы (имитация дымового извещателя).

Принцип действия

Устройство дистанционного пуска пожаротушения формирует тревожный сигнал при выполнении следующих действий:

• нажатия на приводной элемент в центре корпуса. Кнопка фиксируется в утопленном состоянии, контакты устройства изменяют состояние шлейфа системы;
• обеспечения доступа к приводному элементу путем разрыва опломбировочной проволоки. Необходимо сдвинуть прозрачную крышку, которая закрывает кнопку и предотвращает случайное нажатие.

Для возврата приводного элемента в исходное состояние используют специальный ключ или отвертку диаметром 3 мм. Ушки пломбируют медной проволокой 0,3 мм с прочностью на разрыв более 25 Н.

Модель в исполнении УДП-ИК не имеет механизма фиксации кнопки, но оснащается выходом с переключающими контактами микровыключателя 125 В 1А.

Особенности устройства

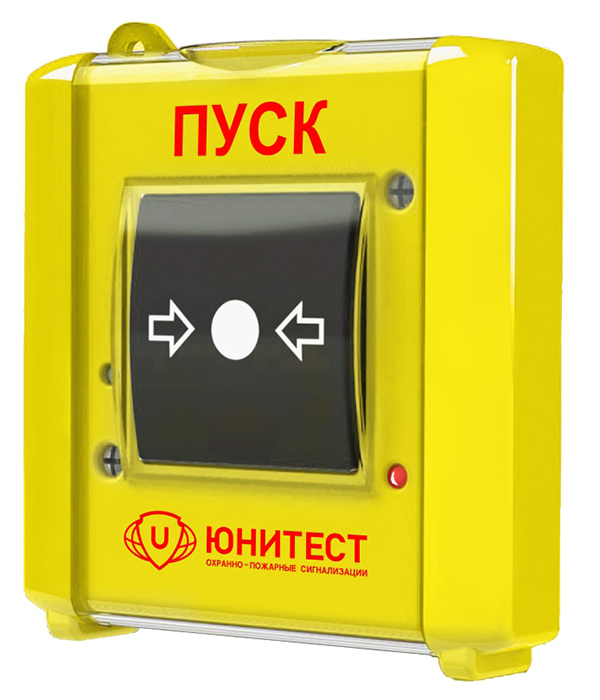

Компактный корпус. Устройство дистанционного пуска пожаротушения изготавливается в корпусе из ударопрочного пластика желтого или красного цвета. Изделие имеет небольшую толщину, что позволяет устанавливать его накладным способом и использовать в интерьерах с повышенными требованиями к эстетичности коммуникаций. Компактные размеры также снижают риск повреждений. На крышке и корпусе УПД выполнены ушки для опломбирования. Изделие может иметь различные надписи по согласованию с заказчиком, в том числе на национальном языке.

Типовые варианты:

• красный корпус: «Пуск ДУ» – дымоудаление;
• желтый цвет: «Пуск пожаротушения», «Пуск порошка», «Пуск насоса», «Пуск газа».

Световая индикация. На корпусе УДП-И встроен светодиод. В дежурном режиме работы он мигает зеленым светом, в режиме «Пуск» – горит постоянным красным.

Универсальность в применении. Устройство дистанционного пуска можно использовать не только в противопожарных системах, но и в других цепях в качестве коммутационного элемента. В этом случае для управления потреблением тока можно отключить индикацию полностью или частично (индицируется только режим работы «Пуск»).

Преимущества изделия

• Высокая надежность в эксплуатации.
• Средняя наработка на отказ – не менее 60 000 часов.
• Экономное энергопотребление.
• Эксплуатация в промышленной атмосфере по ГОСТ 15150-69.
• Соответствие требованиям ГОСТ Р 53325-2012 (класс В).

Почему стоит купить устройство дистанционного пуска пожаротушения УДП-И у нас

Компания «ЮНИТЕСТ» предлагает купить оборудование для систем пожарной безопасности собственного производства. В нашем каталоге представлен широкий выбор комплектующих, включая устройства дистанционного пуска пожаротушения в различных исполнениях. Мы осуществляем продажу оптом и в розницу. Приглашаем к сотрудничеству частных лиц и организации из любого региона РФ.

Наши преимущества:

Для оформления заказа воспользуйтесь сервисом сайта. Чтобы получить подробную консультацию по ассортименту, позвоните нам или закажите обратный звонок.

• официальные гарантии на весь ассортимент;
• низкие цены от производителя;
• бесплатные консультации и техническая поддержка дилеров, торговых представителей;
• обучение специалистов предприятий, проведение семинаров по проектированию, монтажу, обслуживанию оборудования;
• гибкие условия сотрудничества.

Для оформления заказа воспользуйтесь сервисом сайта. Чтобы получить подробную консультацию по ассортименту, позвоните нам или закажите обратный звонок.

• 1) 100% предоплата.
• 2) Для юридических лиц: безналичный перевод, по реквизитам указанным в выставленном счете.
• 3) Для физических лиц: оплата наличными возможна при покупке продукции в офисе компании, путем оплаты ее в Сбербанке России.

• 1) Для юридических лиц:
       - Самовывоз со склада компании. Для получения заказа представителю организации необходимо иметь: надлежащим образом оформленную доверенность на право получения материальных средств, или печать организации и доверенность на право подписи от лица руководителя организации.
       - Доставка продукции возможна транспортными компаниями: Деловые линии, ПЭК или любой удобной Вам. Вы можете самостоятельно заказать любую транспортную или курьерскую службу с забором груза со склада после согласования с Вашим менеджером.


• 2) Для физических лиц:
       - Самовывоз со склада компании. Для получения заказа необходимо будет предъявить паспорт гражданина Российской Федерации.
       - Курьерская доставка по Москве.
       - Доставка транспортными компаниями, либо курьерскими службами.

Охранно-пожарные сигнализации и другая продукция компании «ЮНИТЕСТ» получила все требуемые сертификаты. Базовые устройства и вспомогательное оборудование обладают значительным рабочим ресурсом. При выполнении правил эксплуатации такие системы пожарной сигнализации прослужат более 10 лет. Кабели способны сохранять свои параметры в течение 20 лет. Мы даем гарантию на все разновидности продукции:

• 10 лет на охранно-пожарную сигнализацию «Минитроник»;
• 5 лет на пожарные извещатели «Один дома-2»;
• 2 года на адресно-аналоговую систему «Юнитроник» − «Минитроник А32»;
• 2 года на шлейфовое управляющее устройство «УШУ-1».

Гарантийный срок эксплуатации и хранения продукции в упаковке от 2-х до 10-ти лет со дня изготовления.
Гарантийное обслуживание и ремонт производятся ООО Торговый Дом «ЮНИТЕСТ», Россия, 105523, г.Москва, ул. 15-я Парковая, д. 46Б.

Схемы подключения извещателей УДП-И (исп.2), УДП-И (исп.3)

Габаритные размеры УДП-И.

Включение УДП-И исп.2:
(а) - в режиме формирования сигнала Пуск;
(б) - в режиме формирования сигнала Внимание;
(в) - в режиме нормально разомкнутой кнопки ДУ.

Схема подключения извещателя к ПКП.
При подключении к метке МАКС-ТК и МАКС-ТК исп.3 в режиме "Пожар" Rдоп= 5,6 кОм ± 5%.
При подключении к метке МАКС-ТК в режиме "Внимание" Rдоп= 910 Ом ± 5%.
