Система автоматической пожарной сигнализации



Автоматическая пожарная сигнализация (АПС) представляет собой комплексное устройство, предназначенное для быстрого выявления источника возгорания и оповещения о пожаре. Многие такие системы объединены с установками автоматического пожаротушения, которые срабатывают при получении соответствующего сигнала. Установка АПС на объекте позволяет предотвратить человеческие жертвы и обеспечивает сохранность материальных ценностей. Автоматическая пожарная сигнализация наряду с установками пожаротушения входит в общую систему пожаробезопасности. Разработка проекта АПС осуществляется на стадии строительства с учетом требований основных нормативов – СП 484.1311500.2020 и СП 5.13130.2009. Во многих случаях автоматическая пожарная сигнализация и установки пожаротушения встраиваются в общую охранную систему объекта – ОПС.

Принцип действия и состав АПС

Автоматическая пожарная сигнализация работает по следующему алгоритму:

  • с датчиков на контрольную панель (пульт управления) поступает тревожный сигнал;
  • программа, которой оснащено управляющее оборудование, анализирует информацию;
  • если возникновение возгорания подтверждается, подаются сигналы запуска на ряд систем.

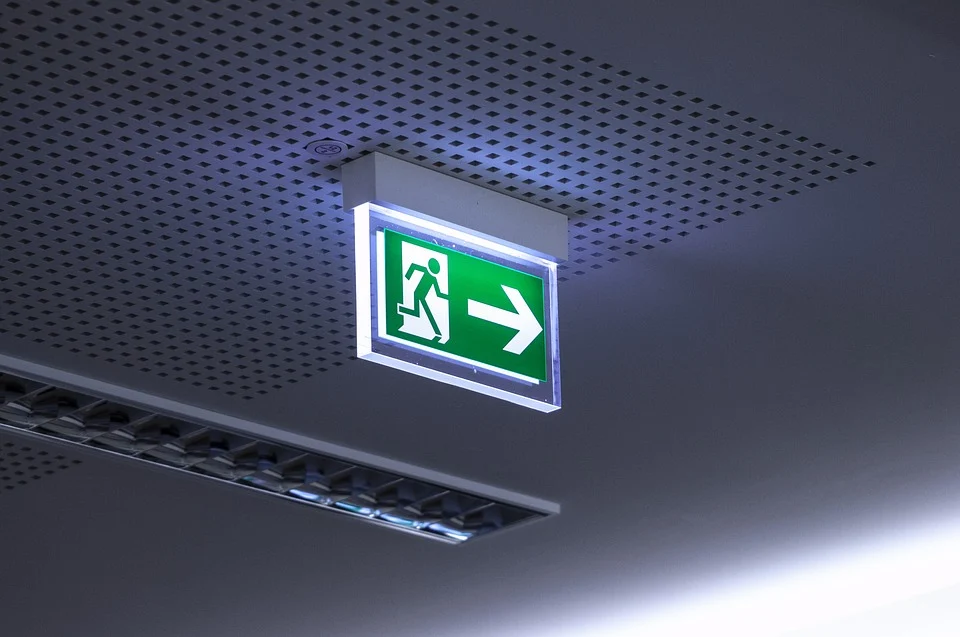

При подтверждении пожара запускаются звуковое и световое оповещение о пожаре, включаются указатели путей эвакуации, запускается другое оборудование, входящее в общую систему пожарной безопасности. Эффективное срабатывание АПС обеспечивается продуманным подбором ее компонентов. К ним относятся:

  • пожарные извещатели. Подбираются по наиболее выраженному признаку пожара, характерному для данного объекта. Например, в сырых помещениях возгорание сопровождается большим количеством дыма, но открытый огонь отсутствует. Поэтому в них устанавливаются извещатели с датчиками, реагирующими на дым;
  • контрольная панель (пульт управления). Является центральным пунктом, куда поступают данные от всех извещателей, установленных на объекте. Контрольная панель анализирует поступившие данные и принимает решение о запуске других систем, входящих в комплекс пожарной безопасности, – дымоудаления, автоматического пожаротушения и т. д.;
  • оповещатели. Включают в себя устройства для звукового и/или светового оповещения персонала. Это могут быть сирены, стробоскопы или иное сигнальное оборудование. Оповещатели часто объединяются с системой речевого предупреждения;
  • кабели. Предназначены для соединения извещателей, оповещателей и контрольной панели в единую систему. При установке на предприятии беспроводной АПС прокладка кабелей не требуется, так как связь осуществляется по радиоканалу.

Виды систем АПС

Существует множество модификаций автоматической пожарной сигнализации, которые отличаются по способу передачи сигнала и в алгоритмах его обработки. Все они разделяются на три основные категории.

Безадресная, она же пороговая. В такой АПС все пожарные извещатели соединяются последовательно в один шлейф, который присоединяется к контрольной панели. Срабатывание происходит, если превышено пороговое значение контролируемого параметра: температуры, задымленности или иного. Все датчики АПС такого типа имеют только два состояния: «пожар» или «норма». А так как на одном шлейфе неадресной пожарной системы может быть установлено до двадцати пожарных извещателей, то при получении сигнала невозможно определить, какое именно устройство сработало. Управляющая панель может обозначить только номер шлейфа, с которого поступил сигнал о возгорании. К преимуществам неадресной АПС относится ее невысокая стоимость и простой монтаж. Недостатками являются высокий риск ложного срабатывания, невозможность определить место возгорания. Поэтому пороговая система оправдывает себя лишь на объектах небольшой площади с малым количеством помещений.

Адресно-опросная (она же адресно-пороговая). Такая АПС является более совершенной по сравнению с безадресной. Установленная в ней контрольная панель работает по другому алгоритму. Срабатывание датчика происходит при превышении порогового значения температуры, задымленности и т. п. А так как каждый извещатель имеет свой собственный адрес, всегда известно, в каком именно помещении возникло возгорание. Вторым существенным отличием системы от безадресной является постоянный мониторинг состояния датчиков. Это существенно облегчает техническое обслуживание адресно-опросной АПС, так как на контрольную панель выводится не только адрес и состояние извещателя, но и причина его некорректной работы. В списке режимов имеются не только «норма» и «пожар», но и другие – «запыленность», «внимание», «вероятность возгорания». Если вероятная площадь пожара не превышает ту, что контролируется извещателем, СП 5.13130.2009 допускает установку только одного устройства.

Адресно-аналоговая. От предыдущих видов АПС она отличается усовершенствованным алгоритмом работы. Он включает в себя анализ и сопоставление информации, поступающей от различных извещателей. Поэтому ложные срабатывания в адресно-аналоговой АПС практически отсутствуют. Ее несомненным плюсом является также повышенная надежность: при монтаже, в зависимости от разработанного проекта, выбирается схема «шина», «звезда» или «кольцо». Поэтому при обрыве шлейфа система продолжает работать. Например, при разрыве в схеме «кольцо» АПС разбивается на два участка «шина». К другим преимуществам адресно-аналоговой системы можно отнести простое обслуживание: благодаря изоляторам, установленным в шлейфах, специалисты всегда знают, в каком именно месте произошел обрыв или короткое замыкание.

Заключение

Автоматическую пожарную сигнализацию можно заказать в компании «ЮНИТЕСТ». Предприятие производит уникальные системы АПС «Минитроник» и «Юнитроник», предлагает высокопрофессиональную техническую поддержку организациям, которые устанавливают и обслуживают оборудование от «ЮНИТЕСТ». Наши специалисты предоставляют покупателям АПС бесплатные консультации по разработке, монтажу и пусконаладочным работам.
