• Количество портов RS-485 – 4.
• Количество дополнительных портов RS-485 - не ограничено.
• Количество подключаемых АПКП:
            - на один порт RS-485, не более – 8
            - всего – 32
            - всего с дополнительными портами - не ограничено
• Количество пультов СДИ-1 на один порт RS-485, не более – 8
• Длина линии RS-485 при использовании кабеля сечением:
            - 1х2х0,2мм2, не более – 1500м
            - 1х2х0,5мм2, не более – 2000м.
• Поддержка протоколов резервирования сети Ethernet:
         - Turbo Ring v1
         - Turbo Ring v2
         - STP
         - RSTP
• Габаритные размеры Контроллера в корпусе, не более 400х307х113 мм.
• Масса Контроллера в корпусе, не более – 6 кг.
• Контроллер устойчив и прочен к воздействию окружающей среды с температурой от -20°С до +60°С и относительной влажностью 93% при температуре 40°С.
• Средняя наработка на отказ – 60000 часов.
• Срок службы Контроллера – 10 лет.

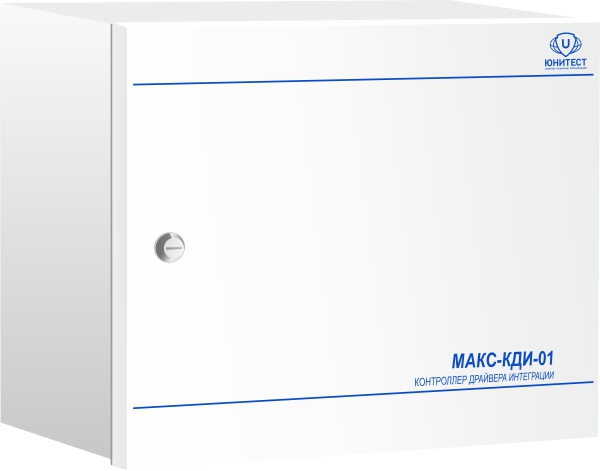

Контроллер представляет собой приемно-контрольный модуль и предназначен для централизованного управления общей противопожарной автоматикой сети на основе АПКП "Юнитроник-496М".

До 8-ми АПКП могут самостоятельно обмениваться командами для управления общей пожарной автоматикой с помощью кольцевой межприборной линии связи Trans Line. Для передачи команд между кольцами следует применять МАКС-КДИ-01.


Особенности:

1. Контроллер в стандартной комплектации имеет 4 входа RS-485, к каждому из которых может быть подключено до 8 АПКП. По заказу число входов может быть неограниченно увеличено.
2. Контроллер обменивается данными с подключенными АПКП, и при возникновении сигнала "Пожар" в одном из заданных Объектов или группе УПА в АПКП-источнике Контроллер формирует сигнал "Пожар" в специально созданных Объектах (разделах) в других АПКП. По сформированному сигналу «Пожар» производится включение управляющих адресных устройств как в самом Объекте, так и в группе УПА, к которой привязан созданный Объект. Наличие адресных устройств в созданном Объекте не является обязательным условием.
3. С помощью пультов светодиодной индикации СДИ-1 Контроллер обеспечивает дистанционное управление отдельными направлениями системы дымоудаления, пожаротушения, оповещения и другими противопожарными системами. Пульты СДИ-1 подключают к назначенному выделенному порту RS-485, до 8 пультов на порт. К этому порту не допускается подключать АПКП.
   Для реализации функции работы КДИ с пультами СДИ необходимо установить USB-ключ NoFire. Ключ в комплект поставки не входит.
4. На каждое поле пульта СДИ-1 может быть выведено отдельное направление дымоудаления или пожаротушения для дистанционного управления и индикации состояния. При этом пульт не привязан к конкретному АПКП, и соседние поля могут быть связаны с Объектами из разных АПКП.
5. АПКП и Контроллер непрерывно проверяют исправность линии связи на обрыв и короткое замыкание. При неисправности линии на дисплее АПКП возникает соответствующее сообщение.
6. По отдельному заказу, для выполнения требований п.5.4 и 5.8 СП 484.1311500.2020 изм.1, АРМ комплектуется коммутатором с функцией Turbo Ring технология кольцевого резервирования сети Ethernet. Функция горячего резервирования обеспечивает восстановление канала связи за время менее 20мс. Отдельные варианты комплектации предусматривают оптоволоконное соединение.
7. Питание АРМ осуществляется через встроенный АВР от двух независимых вводов однофазной сети переменного тока 220/230В частотой 50/60 Гц и напряжением 150÷260 В.
8. К Контроллеру через разъем Ethernet может быть подключен компьютер с ПО «NoFier» для организации поста наблюдения.
9. Увеличить длину линии связи RS-485 возможно с помощью сети Ethernet, используя соответствующий разъем Контроллера и модуль Ethernet U-2 для подключения линии RS-485, либо с помощью репитера RS-485.

Базовая комплектация: Модуль связи МАКС-КДИ-01, ТУ 26.30.50-020-66309897-2015.

Заказная комплектация: МАКС-КДИ-01-RSXX-TR-SX,

ХХ – количество портов RS-485, если требуется больше 4-х портов. Поставляется с дополнительными выходами RS-485;
Без индекса – без функции кольцевого резервирования сети Ethernet;

TR – Наличие функции Turbo Ring технология кольцевого резервирования сети Ethernet;
Без индекса – без оптоволокна;

SС – оптоволокно с разъемом SC;

SX – оптоволокно с разъемом ST;

Пример обозначения:

"Модуль связи МАКС-КДИ-01-RS06-TR-SX, ТУ 26.30.50-020-66309897-2015",

• 1) 100% предоплата.
• 2) Для юридических лиц: безналичный перевод, по реквизитам указанным в выставленном счете.
• 3) Для физических лиц: оплата наличными возможна при покупке продукции в офисе компании, путем оплаты ее в Сбербанке России.

• 1) Для юридических лиц:
       - Самовывоз со склада компании. Для получения заказа представителю организации необходимо иметь: надлежащим образом оформленную доверенность на право получения материальных средств, или печать организации и доверенность на право подписи от лица руководителя организации.
       - Доставка продукции возможна транспортными компаниями: Деловые линии, ПЭК или любой удобной Вам. Вы можете самостоятельно заказать любую транспортную или курьерскую службу с забором груза со склада после согласования с Вашим менеджером.


• 2) Для физических лиц:
       - Самовывоз со склада компании. Для получения заказа необходимо будет предъявить паспорт гражданина Российской Федерации.
       - Курьерская доставка по Москве.
       - Доставка транспортными компаниями, либо курьерскими службами.

Охранно-пожарные сигнализации и другая продукция компании «ЮНИТЕСТ» получила все требуемые сертификаты. Базовые устройства и вспомогательное оборудование обладают значительным рабочим ресурсом. При выполнении правил эксплуатации такие системы пожарной сигнализации прослужат более 10 лет. Кабели способны сохранять свои параметры в течение 20 лет. Мы даем гарантию на все разновидности продукции:

• 10 лет на охранно-пожарную сигнализацию «Минитроник»;
• 5 лет на пожарные извещатели «Один дома-2»;
• 2 года на адресно-аналоговую систему «Юнитроник» − «Минитроник А32»;
• 2 года на шлейфовое управляющее устройство «УШУ-1».

Гарантийный срок эксплуатации и хранения продукции в упаковке от 2-х до 10-ти лет со дня изготовления.
Гарантийное обслуживание и ремонт производятся ООО Торговый Дом «ЮНИТЕСТ», Россия, 105523, г.Москва, ул. 15-я Парковая, д. 46Б.

Габаритные и установочные размеры контроллера.

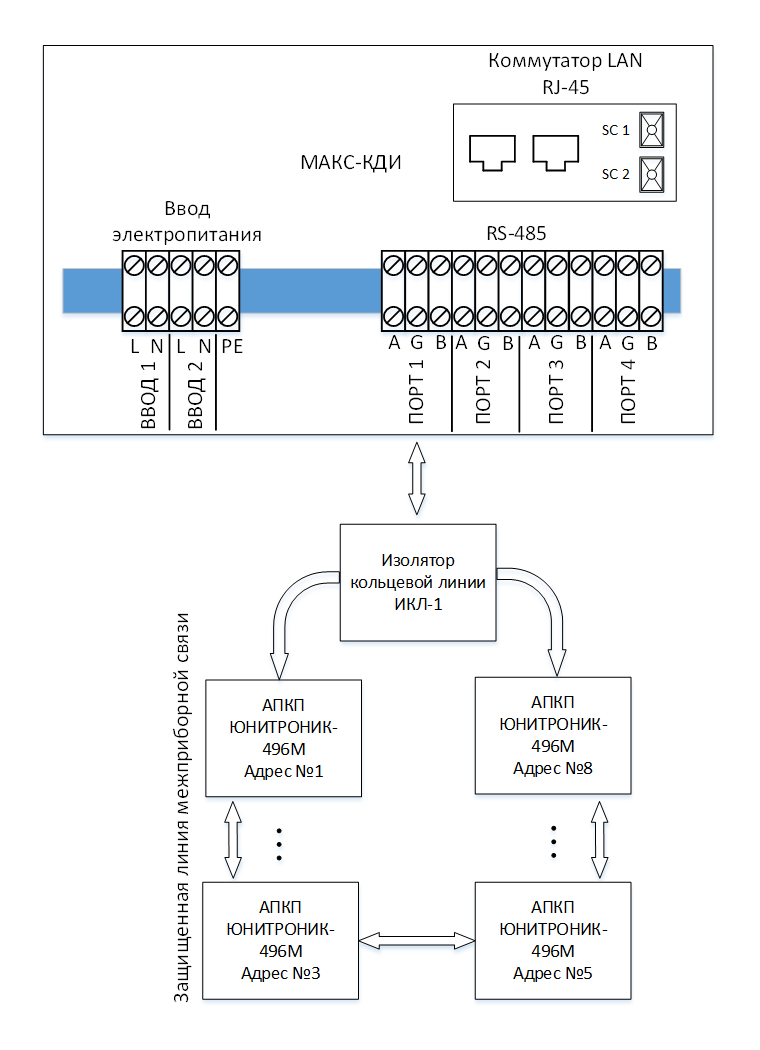

Схема подключения АПКП Юнитроник-496М к КДИ. Изолятор кольцевой линии ИКЛ-1 рекомендуется размещать внутри корпуса КДИ.
