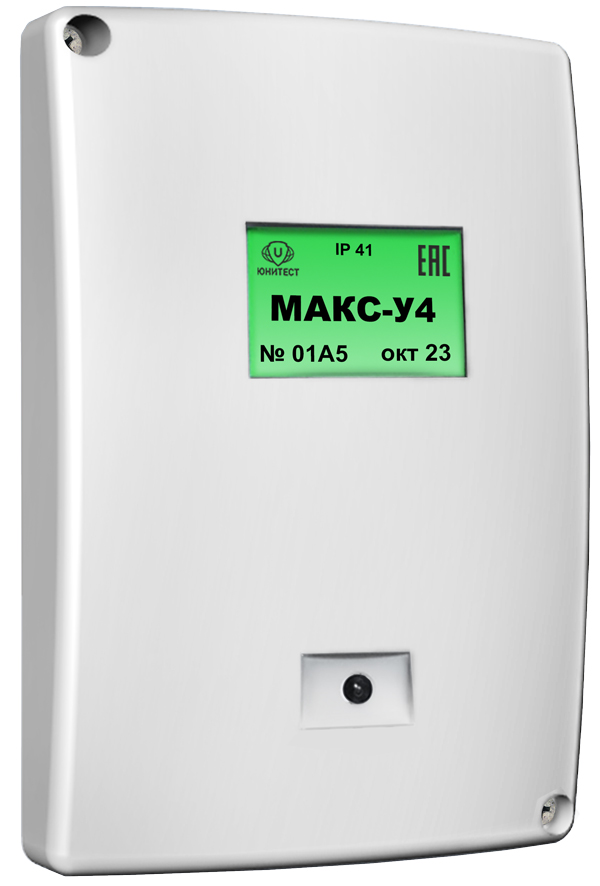

Модуль адресный управляющий
МАКС-У4

Характеристики:

• Количество релейных выходов - 4.
• Информативность модуля - 3 ("Норма", "Неисправность управления (Нет питания нагрузки/Обрыв цепи управления)", "Нет связи".
• Задержка передачи сообщений (кроме  "Нет связи") не более 1 сек.
• Контакты реле выдерживают:

напряжение переменного тока - 250В,
ток в активной нагрузке, при напряжении ≈220В, не более 1А,
ток в активной нагрузке, при напряжении =24В, не более 5А.

• Ток контроля цепи управления:

при напряжении 24В, не более 0,5 мА,
при напряжении ≈220В, не более 1 мА.

• Работоспособность в температурном диапазоне от -20°С до +70°С и относительной влажности 93% при температуре 40 °С.
• Габаритные размеры - 100х150х43 мм.
• Масса - 0,15 кг.
• Средняя наработка на отказ - 60000 часов
• Модуль является ремонтопригодным восстанавливаемым изделием. Среднее время восстановления 1 час. Срок службы не менее 10 лет.

Предназначен для формирования четырех (с одним общим адресом) управляющих сигналов пуска и контроля целостности пусковых цепей устройств по­жарной автоматики, оповещения, видеонаблюдения и проч. при работе в составе системы сигнализации «Юнитроник-496М».

Особенности:

1. Занимает один адрес.
2. Модуль подключают к двухпроводной адресной линии, по которой осуществляется его питание и обмен данными с АПКП. Модуль передает на АПКП сообщения и принимает команды с указанием своего адресного кода. Адресный код (номер модуля в системе) устанавливается при программировании АПКП.
3. Модуль имеет четыре выхода реле (переключающие контакты), которые срабатывают последовательно с регулируемым интервалом 0÷90 сек по общей команде прибора.
4. Модуль контролирует наличие напряжения питания управляемых устройств 12-220В и исправность цепи управле­ния, включая внутреннюю цепь управляемого устройства. В связи с этим модуль МАКС-У4 рекомендуется использовать для подключения пиропатронов модулей пожаротушения, т.к. он обеспечивает контроль исправности цепи пиропатрона в дежурном режиме без дополнительных средств контроля цепей пуска.
5. Модуль имеет желтый оптический индикатор режима работы

   - дежурный режим – индикатор выключен;

   - включено реле – мигания 1 раз в 2 сек;

   - обобщенная неисправность (неисправность внутренней цепи управляемого устройства, неисправность цепи управления, отсутствие питания управляемого устройства) – мигания 1 раз в 5 сек;

6. Релейные выходы модуля могут работать как в импульсном, так и в постоянном режиме. Импульсный режим работы реле: при поступлении сигнала «Внимание» или «Пожар» (устанавливается при программировании модуля в АПКП) модуль включает реле на 5 сек. Режим постоянного включения реле: при Внимании  или Пожаре реле включено постоянно, т.е. до отмены тревоги.
